Bu lông neo chữ L là gì? Cấu tạo và đặc điểm kỹ thuật cơ bản

Trong lĩnh vực xây dựng hiện đại, đặc biệt là thi công nhà thép tiền chế và các công trình công nghiệp, bu lông neo chữ L (hay còn gọi là L-anchor bolt) đóng vai trò như “xương sống” kết nối phần móng bê tông cốt thép với hệ thống kết cấu bên trên. Đúng như tên gọi, loại bu lông này có hình dáng giống chữ “L”, bao gồm một đầu được tiện ren để vặn đai ốc và một đầu uốn cong một góc 90 độ.

Khác với các loại bu lông liên kết thông thường chỉ chịu lực cắt hoặc lực kéo đơn thuần, bu lông neo chữ L được thiết kế chuyên biệt để chịu tải trọng nhổ (pull-out load) và lực trượt. Phần cong của bu lông được chôn sâu vào trong khối bê tông khi móng chưa đông cứng. Chính thiết kế hình học này tạo ra một cơ chế neo giữ cơ học cực kỳ chắc chắn, ngăn cản bu lông bị tuột ra khỏi móng khi chịu tác động của gió bão, động đất hoặc rung động từ máy móc. Đây là chi tiết không thể thiếu trong việc định vị chân cột, đảm bảo sự ổn định và an toàn cho toàn bộ công trình ngay từ giai đoạn khởi đầu.

Cấu tạo chi tiết của bu lông neo móng chữ L

Về mặt cấu tạo, một bộ bu lông neo chữ L hoàn chỉnh không chỉ là một thanh thép uốn cong mà là một hệ thống liên kết đồng bộ. Cấu tạo chi tiết bao gồm ba phần chính, mỗi phần đảm nhiệm một chức năng kỹ thuật riêng biệt:

• Phần thân bu lông (Shank): Đây là phần chịu lực chính, thường có tiết diện tròn trơn. Chiều dài của phần thân quyết định độ sâu chôn của bu lông vào bê tông, ảnh hưởng trực tiếp đến khả năng chịu tải.

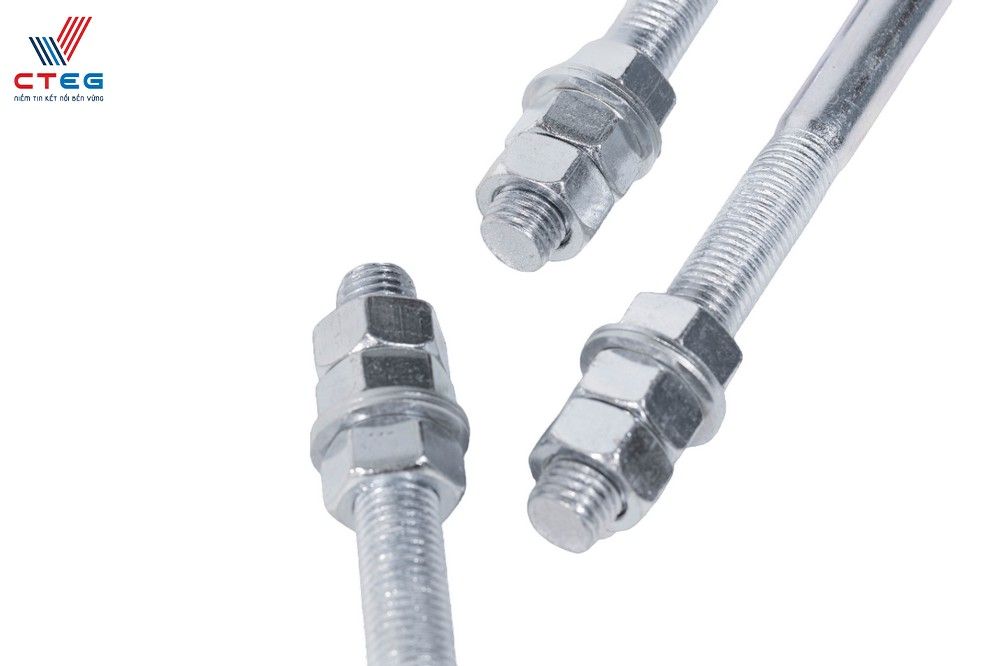

• Đầu ren (Threaded end): Phần đầu thẳng của bu lông được tiện ren (thường theo tiêu chuẩn ren mét hoặc ren Anh) để lắp đai ốc (ecu) và long đền (vòng đệm). Chiều dài đoạn ren phải được tính toán kỹ lưỡng để đảm bảo đủ không gian cho việc siết chặt bản mã chân cột và đai ốc, đồng thời có dư địa cho việc căn chỉnh cao độ.
• Đầu cong (Bent end/Hook): Đây là đặc điểm nhận dạng và là “vũ khí bí mật” của bu lông chữ L. Đoạn uốn cong 90 độ này (thường gọi là móc neo) có nhiệm vụ tạo ra lực kháng nhổ thông qua cơ chế khóa vào bê tông, thay vì chỉ dựa vào ma sát như các thanh thép thẳng.

Các thông số kỹ thuật quan trọng: Đường kính, chiều dài và cấp bền

Để đảm bảo bu lông neo hoạt động đúng thiết kế, các kỹ sư và nhà thầu cần đặc biệt lưu ý đến ba thông số kỹ thuật cốt lõi sau đây:

1. Đường kính (Diameter – M): Phổ biến từ M12 đến M64, thậm chí lớn hơn cho các công trình đặc biệt. Đường kính quyết định tiết diện chịu lực kéo đứt của bu lông. Ví dụ, bu lông M24 sẽ có khả năng chịu tải cao hơn đáng kể so với M16.
2. Chiều dài tổng và chiều dài ren: Chiều dài tổng (L) phải đủ để đảm bảo chiều sâu chôn trong bê tông (embedment depth) theo tính toán kết cấu. Chiều dài ren phải phù hợp với độ dày bản mã và đai ốc.
3. Cấp bền (Property Class): Đây là yếu tố quyết định giới hạn bền và giới hạn chảy của vật liệu. Các cấp bền thông dụng bao gồm 4.6, 5.6, 6.6, 8.8 và 10.9. Cấp bền càng cao, khả năng chịu lực của bu lông càng lớn nhưng độ dẻo có thể giảm. Việc lựa chọn sai cấp bền (ví dụ dùng 4.6 thay vì 8.8) có thể dẫn đến nguy cơ đứt bu lông khi chịu tải trọng cực hạn.

Tại sao bu lông neo chữ L là lựa chọn hàng đầu cho móng công trình?

Trong hàng loạt các giải pháp neo móng hiện có như bu lông nở, bu lông hóa chất hay các dạng bu lông neo hình J, I, V, tại sao bu lông neo chữ L vẫn giữ vững vị thế là lựa chọn số một cho các kết cấu móng chịu lực? Câu trả lời nằm ở sự cân bằng hoàn hảo giữa hiệu suất kỹ thuật, độ tin cậy và tính kinh tế mà nó mang lại.

Sự ưu việt của bu lông chữ L không chỉ đến từ thói quen sử dụng mà được chứng minh qua các bài toán kết cấu phức tạp. Đối với các công trình yêu cầu độ ổn định cao như nhà xưởng công nghiệp, cột đèn chiếu sáng cao áp hay các trạm biến áp, lực nhổ tác động lên chân cột là rất lớn. Bu lông chữ L giải quyết bài toán này bằng cách biến khối bê tông móng thành một phần của hệ thống giữ, thay vì chỉ là nơi để “cắm” bu lông vào. Hơn nữa, thiết kế chữ L giúp việc định vị trong lồng thép móng trở nên dễ dàng hơn, hạn chế tối đa sai số trong quá trình đổ bê tông – một yếu tố sống còn đối với việc lắp dựng kết cấu thép chính xác sau này.

Cơ chế truyền lực và khả năng bám dính vượt trội trong khối bê tông

Để hiểu sâu về hiệu quả của bu lông neo chữ L, chúng ta cần phân tích cơ chế truyền lực của nó. Khi một lực kéo (lực nhổ) tác động lên đầu bu lông, lực này sẽ được truyền xuống phần thân nằm trong bê tông. Đối với một thanh thép thẳng trơn, khả năng chống lại lực kéo này phụ thuộc hoàn toàn vào lực ma sát giữa bề mặt thép và bê tông (bond stress). Tuy nhiên, lực ma sát này có giới hạn và có thể bị phá vỡ nếu bê tông bị nứt hoặc chịu rung động lâu ngày.

Bu lông neo chữ L khắc phục nhược điểm này bằng cơ chế khóa liên động (interlock). Phần móc cong chữ L hoạt động như một cái neo thực thụ. Khi bu lông bị kéo lên, phần móc này sẽ tì trực tiếp vào khối bê tông phía trên nó, tạo ra một vùng chịu nén cục bộ trong bê tông. Vì bê tông chịu nén rất tốt, cơ chế này cho phép bu lông chịu được lực nhổ lớn hơn rất nhiều so với chỉ dựa vào ma sát. Lực được phân tán rộng ra khối móng, giảm thiểu rủi ro bu lông bị tuột (pull-out failure) ngay cả khi bê tông xung quanh thân bu lông có vết nứt nhỏ.

Ưu điểm về khả năng chống nhổ so với bu lông thẳng và các loại khác

Khả năng chống nhổ (Pull-out resistance) là tiêu chí quan trọng nhất khi đánh giá bu lông neo. So với bu lông thẳng (dạng I) hoặc bu lông nở (expansion bolts), bu lông chữ L thể hiện sự vượt trội rõ rệt:

“Trong các thí nghiệm thực tế, bu lông neo chữ L cho thấy khả năng chịu tải trọng nhổ cao hơn từ 30-50% so với bu lông thẳng cùng đường kính và chiều sâu chôn, nhờ vào sự tham gia chịu lực của phần móc neo.” – Theo Tạp chí Kết cấu Xây dựng

So với bu lông chữ J, bu lông chữ L cũng có ưu thế nhất định. Mặc dù cả hai đều có móc, nhưng góc bẻ 90 độ của chữ L tạo ra diện tích tiếp xúc mặt phẳng tốt hơn để truyền lực nén vào bê tông so với móc tròn của chữ J. Điều này giúp bu lông chữ L ít bị biến dạng duỗi thẳng (straightening) khi chịu lực kéo quá lớn. Đối với các công trình chịu tải trọng động hoặc rung lắc (như bệ máy, cầu trục), tính năng này cực kỳ quan trọng để ngăn ngừa hiện tượng mỏi vật liệu và lỏng liên kết theo thời gian.

Tối ưu hóa chi phí vật tư và hiệu quả kinh tế cho chủ đầu tư

Bên cạnh yếu tố kỹ thuật, hiệu quả kinh tế là lý do khiến bu lông neo chữ L được các chủ đầu tư và nhà thầu ưu ái. Quy trình sản xuất bu lông chữ L tương đối đơn giản: chỉ cần cắt thép, tiện ren và uốn nguội hoặc uốn nóng. Không cần các công đoạn phức tạp như dập đầu mũ (như bu lông lục giác) hay hàn thêm bản mã neo (như bu lông neo kiểu bản mã), giúp giảm giá thành sản xuất.

Hơn nữa, nhờ khả năng chịu lực tốt, kỹ sư có thể tối ưu hóa thiết kế bằng cách giảm số lượng bu lông hoặc giảm chiều dài chôn cần thiết so với việc sử dụng các loại bu lông kém hiệu quả hơn. Điều này không chỉ tiết kiệm chi phí vật tư bu lông mà còn giảm khối lượng bê tông móng cần thiết. Về lâu dài, độ bền và sự ổn định của liên kết bu lông chữ L giúp giảm thiểu chi phí bảo trì, sửa chữa do lỏng chân cột, mang lại lợi ích kinh tế bền vững cho toàn bộ vòng đời công trình.

Tiêu chuẩn sản xuất và vật liệu chế tạo bu lông neo chữ L

Chất lượng của bu lông neo chữ L không thể đánh giá bằng mắt thường mà phải dựa trên các tiêu chuẩn sản xuất và vật liệu chế tạo nghiêm ngặt. Một chiếc bu lông nhìn bên ngoài có vẻ chắc chắn nhưng nếu được làm từ thép kém chất lượng hoặc sai quy trình nhiệt luyện sẽ trở thành “bom nổ chậm” cho công trình. Do đó, việc hiểu rõ về mác thép và các tiêu chuẩn áp dụng là yêu cầu bắt buộc đối với kỹ sư giám sát và bộ phận thu mua vật tư.

Vật liệu chế tạo bu lông neo thường là thép cacbon hoặc thép hợp kim, tùy thuộc vào yêu cầu chịu tải. Trong môi trường ăn mòn cao (như ven biển, nhà máy hóa chất), bu lông có thể được chế tạo từ thép không gỉ (Inox 201, 304, 316) hoặc được xử lý bề mặt bằng phương pháp mạ kẽm nhúng nóng, mạ điện phân để tăng tuổi thọ.

Các mác thép và cấp bền phổ biến (4.8, 5.6, 8.8, 10.9, 12.9)

Cấp bền của bu lông neo được ký hiệu bằng hai chữ số phân cách bởi dấu chấm (ví dụ: 8.8). Ý nghĩa của các con số này rất quan trọng:

• Số đầu tiên (ví dụ: 8): Chỉ giới hạn bền đứt (Tensile Strength) tối thiểu, tính bằng 1/100 N/mm². Ví dụ, cấp bền 8.8 có giới hạn bền đứt là 800 N/mm².
• Số thứ hai (ví dụ: .8): Chỉ tỷ số giữa giới hạn chảy (Yield Strength) và giới hạn bền đứt. Ví dụ, cấp bền 8.8 có giới hạn chảy bằng 80% của 800 N/mm², tức là 640 N/mm².

Các cấp bền phổ biến bao gồm:

– Cấp bền 4.6, 5.6: Thường dùng cho các công trình dân dụng, nhà xưởng nhỏ, tải trọng tĩnh không lớn. Chế tạo từ thép CT3, SS400.

– Cấp bền 8.8: Là loại bu lông cường độ cao, dùng cho nhà thép tiền chế khẩu độ lớn, cầu đường. Chế tạo từ thép hợp kim như 40Cr, C45.

– Cấp bền 10.9, 12.9: Dùng cho các liên kết chịu tải trọng cực lớn, yêu cầu kỹ thuật đặc biệt khắt khe.

Hệ thống tiêu chuẩn quốc tế và Việt Nam (TCVN, ASTM, DIN, ISO)

Để đảm bảo tính đồng bộ và chất lượng, bu lông neo chữ L phải được sản xuất và nghiệm thu theo các tiêu chuẩn cụ thể:

• TCVN (Tiêu chuẩn Việt Nam): TCVN 1916:1995 về bu lông, vít, vít cấy và đai ốc.
• ASTM (Mỹ): ASTM F1554 là tiêu chuẩn phổ biến nhất dành riêng cho bu lông neo, quy định các cấp độ bền 36, 55 và 105 ksi.
• DIN (Đức): DIN 529 là tiêu chuẩn kích thước cho bu lông neo móng.
• JIS (Nhật Bản): JIS B 1178 quy định về bu lông neo móng.
• ISO (Quốc tế): ISO 898-1 quy định về cơ tính của bu lông chế tạo từ thép cacbon và thép hợp kim.

Việc yêu cầu nhà cung cấp xuất trình chứng chỉ xuất xưởng (CO/CQ) phù hợp với các tiêu chuẩn này là bước không thể thiếu trong quy trình kiểm soát chất lượng đầu vào.

Ứng dụng thực tế: Những công trình đặc thù bắt buộc sử dụng bu lông chữ L

Không phải ngẫu nhiên mà bu lông neo chữ L trở thành tiêu chuẩn ngành. Có những loại công trình đặc thù mà việc sử dụng loại bu lông này gần như là bắt buộc để đảm bảo an toàn kết cấu:

Đầu tiên là nhà thép tiền chế và nhà xưởng công nghiệp. Đây là ứng dụng phổ biến nhất. Hệ khung thép có trọng lượng nhẹ nhưng chịu tải trọng gió rất lớn, tạo ra lực nhổ mạnh tại chân cột. Bu lông chữ L giúp neo giữ chân cột vững chắc vào móng, chống lại lực lật.

Thứ hai là hệ thống cột đèn chiếu sáng và cột điện cao thế. Các cấu trúc này có chiều cao lớn nhưng tiết diện đáy nhỏ, chịu mô-men uốn lớn do gió bão. Bu lông neo chữ L với khả năng bám sâu và chống nhổ tốt là giải pháp tối ưu để giữ thăng bằng cho cột.

Thứ ba là móng máy và dây chuyền sản xuất rung động mạnh. Máy phát điện, máy nén khí hay các dây chuyền dập tạo ra rung động liên tục. Bu lông chữ L giúp cố định máy móc, ngăn chặn sự dịch chuyển và hấp thụ một phần rung động truyền xuống móng, bảo vệ thiết bị và nền xưởng.

Hướng dẫn thi công và giám sát lắp đặt bu lông neo chữ L đúng kỹ thuật

Dù bu lông có chất lượng tốt đến đâu, nếu quy trình thi công sai kỹ thuật thì hiệu quả chịu lực cũng bằng không. Việc lắp đặt bu lông neo chữ L đòi hỏi sự chính xác cao độ về vị trí (tim cốt) và cao độ, vì sau khi đổ bê tông, việc sửa chữa là cực kỳ khó khăn và tốn kém. Quy trình này đòi hỏi sự phối hợp chặt chẽ giữa đội trắc đạc, đội cốt thép và giám sát kỹ thuật.

Quy trình định vị và cố định bu lông trước khi đổ bê tông

Bước quan trọng nhất là sử dụng dưỡng định vị (template). Dưỡng thường làm bằng thép bản hoặc ván ép, khoan lỗ chính xác theo bản mã chân cột. Cụm bu lông neo được lắp vào dưỡng, siết chặt bằng đai ốc để cố định khoảng cách giữa các bu lông.

Sau đó, cả cụm bu lông và dưỡng được đưa vào vị trí trong lồng thép móng. Sử dụng máy kinh vĩ hoặc máy toàn đạc để xác định tim cốt chính xác. Sau khi căn chỉnh, bu lông phải được hàn cố định chắc chắn vào hệ thống cốt thép chủ của dầm móng hoặc sử dụng hệ khung thép định vị riêng biệt. Tuyệt đối không được để bu lông “tự do” hoặc chỉ buộc lỏng lẻo, vì áp lực bê tông khi đổ sẽ làm xô lệch vị trí.

Giám sát quá trình đổ bê tông quanh khu vực đặt bu lông neo

Quá trình đổ bê tông là thời điểm nhạy cảm nhất. Giám sát viên cần lưu ý:

• Bảo vệ phần ren: Trước khi đổ, phần ren của bu lông phải được bọc kín bằng băng dính hoặc ống nhựa để tránh vữa xi măng bám vào gây hư hỏng ren.
• Kiểm soát đầm dùi: Khi đầm bê tông, tuyệt đối không để mũi đầm va chạm mạnh vào thân bu lông làm sai lệch vị trí. Cần đầm kỹ khu vực quanh chân bu lông để đảm bảo bê tông đặc chắc, bám dính tốt vào phần móc neo, tránh hiện tượng rỗ khí làm giảm khả năng chịu lực.
• Kiểm tra lại ngay sau khi đổ: Ngay khi bê tông vừa đổ xong và chưa đông cứng, cần kiểm tra lại tim cốt và cao độ một lần nữa để có thể điều chỉnh kịp thời nếu có sai sót.

Thực hiện thí nghiệm kéo nhổ bu lông tại hiện trường để đánh giá độ an toàn

Để khẳng định chất lượng thi công và vật liệu, thí nghiệm kéo nhổ (Pull-out test) tại hiện trường là hoạt động bắt buộc đối với các công trình quan trọng. Quy trình này sử dụng kích thủy lực chuyên dụng để tác dụng lực kéo dọc trục lên bu lông neo đã lắp đặt.

Mục đích của thí nghiệm là xác định xem liên kết giữa bu lông và bê tông có đạt tải trọng thiết kế hay không, và bản thân vật liệu bu lông có đạt giới hạn chảy/bền như cam kết không. Thí nghiệm thường được tiến hành trên một tỷ lệ phần trăm nhất định số lượng bu lông (ví dụ 5-10%) hoặc thí nghiệm phá hủy trên các mẫu thử riêng biệt. Kết quả thí nghiệm được ghi nhận bằng biểu đồ lực – chuyển vị. Nếu bu lông bị tuột hoặc đứt dưới mức tải trọng thiết kế, cần phải có biện pháp gia cố hoặc khoan cấy bổ sung ngay lập tức. Đây là chốt chặn an toàn cuối cùng trước khi tiến hành lắp dựng kết cấu thép.

So sánh bu lông neo chữ L với các loại chữ J, I, V: Khi nào nên chọn loại nào?

Việc lựa chọn hình dáng bu lông neo không chỉ dựa trên sở thích mà phải căn cứ vào yêu cầu kỹ thuật cụ thể. Dưới đây là bảng so sánh giúp kỹ sư đưa ra quyết định chính xác:

Loại Bu Lông	Đặc Điểm Hình Học	Ưu Điểm	Nhược Điểm	Ứng Dụng Phù Hợp
Chữ L (L-Bolt)	Uốn 90 độ	Khả năng chống nhổ tốt, dễ gia công, dễ lắp đặt vào lồng thép.	Khả năng chống nhổ thấp hơn loại có bản mã neo.	Nhà thép tiền chế, cột đèn, móng máy thông dụng.
Chữ J (J-Bolt)	Uốn móc câu	Tương tự chữ L nhưng móc cong tròn.	Dễ bị duỗi thẳng móc khi chịu lực kéo quá lớn.	Công trình tải trọng nhỏ, neo giữ thiết bị nhẹ.

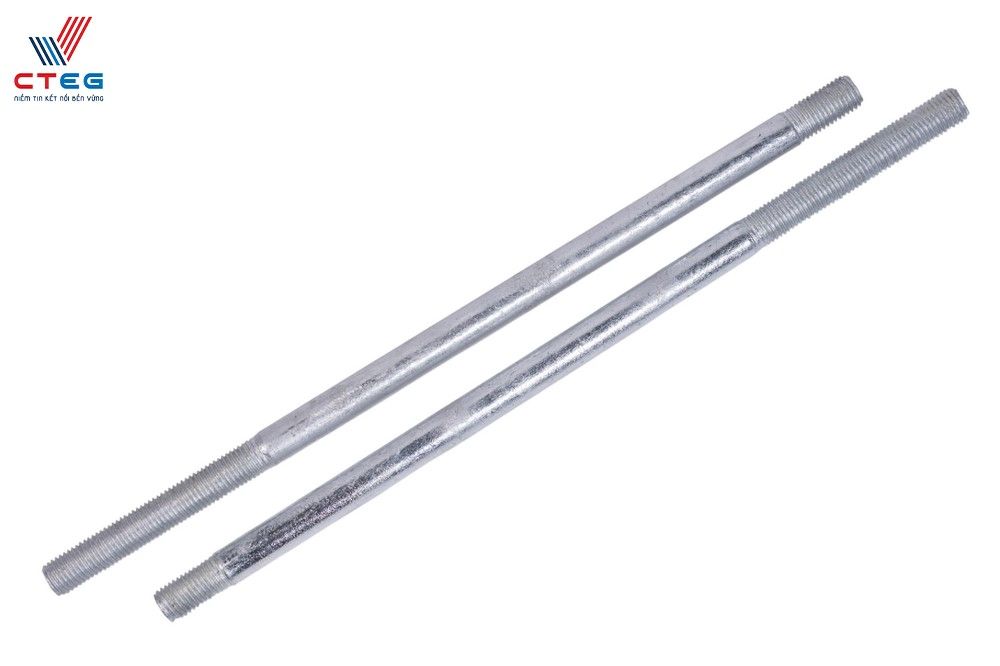

Chữ I (Straight Bolt)	Thẳng, không uốn	Dễ chế tạo nhất, giá rẻ.	Lực bám kém, chỉ dựa vào ma sát hoặc phải dùng hóa chất/nở.	Cấy bu lông sau (hóa chất), tải trọng rất nhỏ.
Chữ V/U	Uốn chữ V hoặc U	Diện tích tiếp xúc lớn, neo giữ rất tốt.	Khó thi công, khó định vị chính xác 2 đầu ren cùng lúc.	Neo giữ đường ống, các kết cấu đặc biệt.

Lời khuyên: Chọn bu lông chữ L khi bạn cần sự cân bằng giữa hiệu suất chịu lực cao và tính dễ thi công cho các công trình kết cấu thép tiêu chuẩn.

Những sai lầm phổ biến và lưu ý bảo trì để kéo dài tuổi thọ công trình

Trong quá trình tư vấn và giám sát, chúng tôi thường gặp phải những sai lầm đáng tiếc có thể làm giảm tuổi thọ công trình:

• Chọn sai chiều dài ren: Dẫn đến việc không đủ ren để vặn đai ốc hoặc ren bị chôn quá sâu trong bê tông.
• Bẻ uốn bu lông tại hiện trường: Một số thợ thi công dùng nhiệt để uốn lại bu lông bị lệch. Điều này làm thay đổi cấu trúc kim loại, giảm nghiêm trọng khả năng chịu lực của thép (đặc biệt là thép cường độ cao).
• Không bảo vệ chống ăn mòn: Phần bu lông lộ ra ngoài không khí nếu không được mạ kẽm hoặc sơn bảo vệ sẽ nhanh chóng bị rỉ sét, đặc biệt là tại phần chân tiếp giáp với bê tông, gây nguy cơ gãy bu lông sau vài năm sử dụng.

Lưu ý bảo trì: Định kỳ kiểm tra độ chặt của đai ốc (retightening), đặc biệt là với các kết cấu chịu rung động. Nếu phát hiện rỉ sét, cần đánh rỉ và sơn phủ lại ngay lập tức. Việc bơm keo silicon hoặc vữa sika vào khe hở giữa chân cột và móng cũng giúp ngăn nước xâm nhập, bảo vệ chân bu lông.

Các câu hỏi thường gặp về bu lông neo chữ L (FAQ)

Bu lông neo chữ L mạ kẽm nhúng nóng có tốt hơn mạ điện phân không?

Có. Mạ kẽm nhúng nóng tạo ra lớp bảo vệ dày hơn và bền hơn, chịu được môi trường khắc nghiệt ngoài trời tốt hơn nhiều so với mạ điện phân. Tuy nhiên, cần lưu ý kiểm tra lại bước ren sau khi mạ nhúng nóng để đảm bảo lắp vừa đai ốc.

Có thể hàn nối để tăng chiều dài bu lông neo chữ L không?

Về nguyên tắc kỹ thuật là không khuyến khích, đặc biệt với bu lông cường độ cao (8.8 trở lên) vì nhiệt độ hàn làm giảm cơ tính của thép. Nếu bắt buộc, phải tuân thủ quy trình hàn nối đối đầu nghiêm ngặt và thí nghiệm kiểm tra mối hàn.

Chiều sâu chôn của bu lông neo chữ L bao nhiêu là đủ?

Chiều sâu chôn phụ thuộc vào đường kính bu lông, mác bê tông và lực nhổ thiết kế. Thông thường, chiều sâu chôn tối thiểu khoảng 20-30 lần đường kính bu lông (20d-30d), nhưng con số chính xác phải do kỹ sư kết cấu tính toán.

Làm thế nào để xử lý khi bu lông neo bị đặt lệch vị trí?

Nếu lệch nhỏ, có thể mở rộng lỗ trên bản mã chân cột và dùng long đền lớn hơn. Nếu lệch lớn, tuyệt đối không bẻ uốn bu lông. Giải pháp an toàn là cắt bỏ bu lông cũ và khoan cấy bu lông hóa chất mới bên cạnh, hoặc điều chỉnh lại thiết kế bản mã.

Kết luận: Tầm quan trọng của việc lựa chọn bu lông neo chữ L chất lượng

Bu lông neo chữ L tuy là một chi tiết nhỏ nhưng gánh vác trọng trách lớn lao trong việc đảm bảo sự an toàn và bền vững cho cả công trình. Việc lựa chọn đúng loại bu lông, đúng cấp bền và tuân thủ quy trình thi công chuẩn mực không chỉ giúp chủ đầu tư tối ưu hóa chi phí mà còn là lương tâm và trách nhiệm của người làm nghề xây dựng.

Đừng để một chi tiết nhỏ làm ảnh hưởng đến uy tín và chất lượng của cả dự án. Hãy bắt đầu ngay từ phần móng vững chắc với những bộ bu lông neo chữ L đạt chuẩn, được kiểm định rõ ràng. Nếu bạn cần tư vấn chuyên sâu về thông số kỹ thuật hoặc giải pháp thi công, hãy liên hệ với các đơn vị cung cấp uy tín để nhận được sự hỗ trợ tốt nhất.
