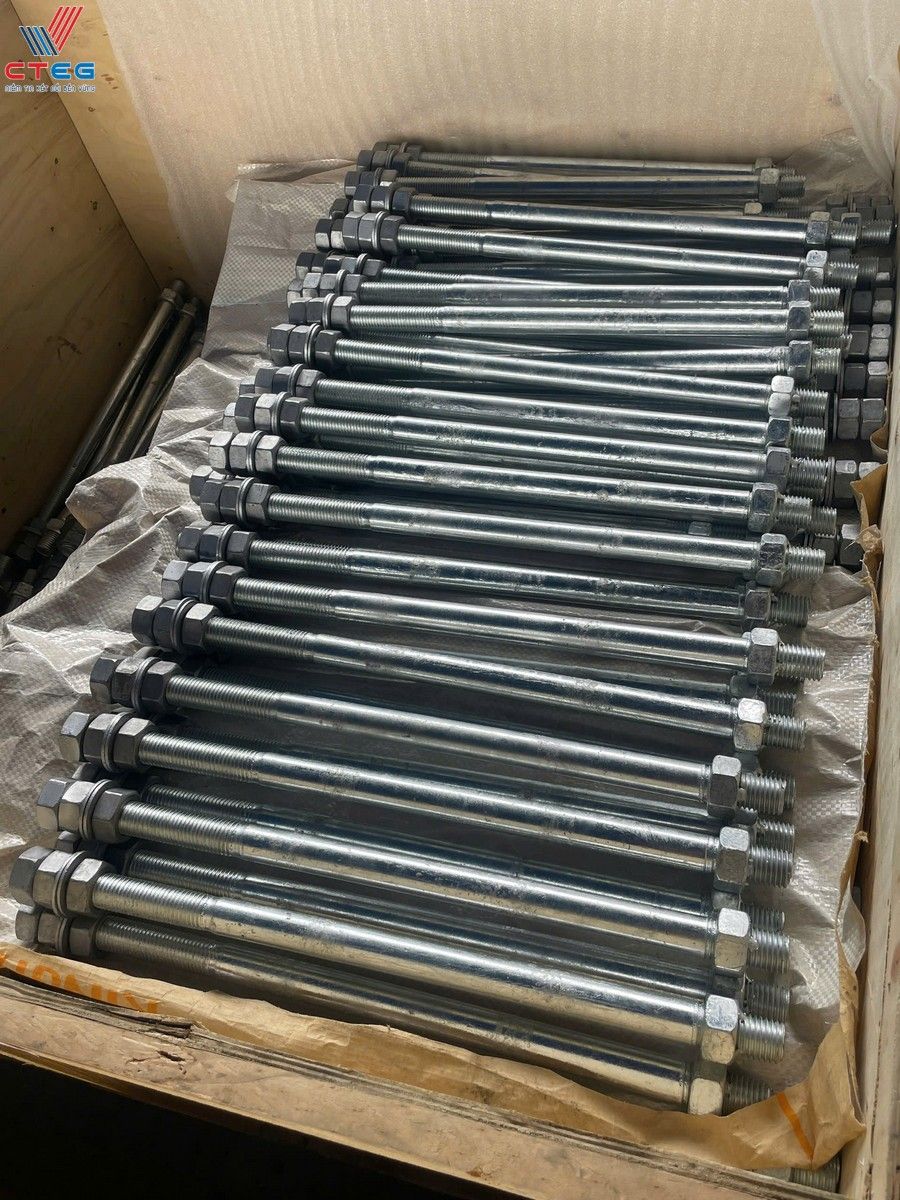

Bu lông neo chữ L là gì? Cấu tạo và vai trò trong kết cấu thép

Bu lông neo chữ L (hay còn gọi là bu lông móng chữ L, L-Anchor Bolt) là một chi tiết cơ khí quan trọng, có hình dạng giống chữ “L” in hoa. Cấu tạo của nó bao gồm một đầu được tiện ren để vặn đai ốc và long đen, đầu còn lại được bẻ cong một góc 90 độ. Đặc điểm (Feature) hình học này không phải ngẫu nhiên mà được thiết kế để tạo ra cơ chế neo giữ cơ học chắc chắn.

Ưu điểm (Advantage) lớn nhất của phần móc cong là giúp bu lông bám chặt vào khối bê tông, chống lại hiện tượng trượt hoặc nhổ lên khi chịu lực kéo. Trong hệ thống kết cấu thép, bu lông neo chữ L đóng vai trò là cầu nối liên kết chân cột thép với hệ thống móng bê tông cốt thép. Lợi ích (Benefit) mà nó mang lại là sự ổn định tuyệt đối cho toàn bộ công trình, đảm bảo khả năng truyền tải trọng từ cột xuống móng một cách an toàn, ngay cả dưới tác động của gió bão hay rung động mạnh.

Bảng tra thông số kỹ thuật và kích thước tiêu chuẩn của bu lông neo chữ L

Việc tuân thủ các kích thước tiêu chuẩn không chỉ đảm bảo khả năng chịu lực mà còn giúp quá trình lắp đặt diễn ra thuận lợi. Dưới đây là các thông số kỹ thuật chi tiết được tổng hợp dựa trên các tiêu chuẩn sản xuất phổ biến như DIN, JIS và TCVN, giúp kỹ sư và nhà thầu dễ dàng tra cứu và lựa chọn vật tư chính xác.

Chi tiết quy cách: Đường kính (M), chiều dài ren (S) và chiều dài bẻ móc (L)

Khi nhắc đến quy cách bu lông neo, ba thông số quan trọng nhất cần quan tâm là Đường kính thân (M), Chiều dài chạy ren (S) và Chiều dài đoạn bẻ móc (A hoặc La). Đặc điểm (Feature) của các thông số này thường được quy định chặt chẽ trong bản vẽ thiết kế.

• Đường kính (M): Thường dao động từ M12 đến M64. Đường kính càng lớn, khả năng chịu lực cắt và lực kéo càng cao.
• Chiều dài tổng (L): Tổng chiều dài của bu lông, quyết định độ sâu chôn vào bê tông.
• Chiều dài ren (S): Phần để vặn đai ốc, cần tính toán sao cho đủ để siết chặt bản mã và đai ốc.

Ưu điểm (Advantage) của việc sử dụng kích thước chuẩn là sự đồng bộ hóa với các phụ kiện đi kèm như đai ốc (ecu) và vòng đệm. Lợi ích (Benefit) là giúp nhà thầu tránh được tình trạng mua sai vật tư, giảm thiểu lãng phí và thời gian chờ đợi gia công lại.

Phân loại theo cấp bền: Đặc tính cơ học của mác thép 4.6, 5.6 và 8.8

Cấp bền là yếu tố quyết định khả năng chịu tải của bu lông neo. Đặc điểm (Feature) của cấp bền được thể hiện qua hai chỉ số: giới hạn bền đứt và giới hạn bền chảy. Các cấp bền phổ biến nhất hiện nay là 4.6, 5.6 và 8.8.

• Cấp bền 4.6 & 5.6: Đây là loại bu lông thường, được chế tạo từ thép cacbon thấp (như CT3, SS400).
  • Ưu điểm (Advantage): Có độ dẻo cao, dễ gia công uốn bẻ và giá thành rẻ.
  • Lợi ích (Benefit): Phù hợp cho các công trình dân dụng, nhà xưởng nhỏ, hệ thống chiếu sáng nơi tải trọng không quá lớn, giúp tiết kiệm chi phí đầu tư.
• Cấp bền 8.8: Đây là loại bu lông cường độ cao, thường được làm từ thép hợp kim hoặc thép cacbon trung bình (như C45, 40Cr) và trải qua quá trình tôi luyện nhiệt.
  • Ưu điểm (Advantage): Có giới hạn bền đứt lên tới 800 MPa và giới hạn chảy 640 MPa, chịu được tải trọng kéo và cắt cực lớn.
  • Lợi ích (Benefit): Đảm bảo an toàn tuyệt đối cho các công trình trọng điểm như nhà cao tầng, cầu đường, nhà thép tiền chế khẩu độ lớn, nơi yêu cầu khắt khe về tính toàn vẹn kết cấu.

Quy chuẩn lớp mạ bề mặt: Mạ kẽm nhúng nóng vs Mạ điện phân

Bề mặt bu lông neo cần được bảo vệ để chống lại sự ăn mòn của môi trường. Hai phương pháp phổ biến nhất là mạ kẽm điện phân và mạ kẽm nhúng nóng.

Mạ kẽm điện phân (Electro-galvanized):
Đặc điểm (Feature) là lớp mạ mỏng, sáng bóng. Ưu điểm (Advantage) là tính thẩm mỹ cao và không làm thay đổi kích thước ren. Tuy nhiên, khả năng chống ăn mòn chỉ ở mức trung bình. Lợi ích (Benefit) là giá thành thấp, phù hợp cho các phần bu lông nằm trong nhà hoặc được bao bọc bởi bê tông.

Mạ kẽm nhúng nóng (Hot-dip galvanized):
Đặc điểm (Feature) là lớp kẽm dày bám chặt vào bề mặt thép. Ưu điểm (Advantage) là khả năng chống rỉ sét vượt trội, ngay cả trong môi trường biển hoặc axit. Lợi ích (Benefit) là kéo dài tuổi thọ công trình lên đến hàng chục năm, giảm thiểu chi phí bảo trì, thay thế cho chủ đầu tư.

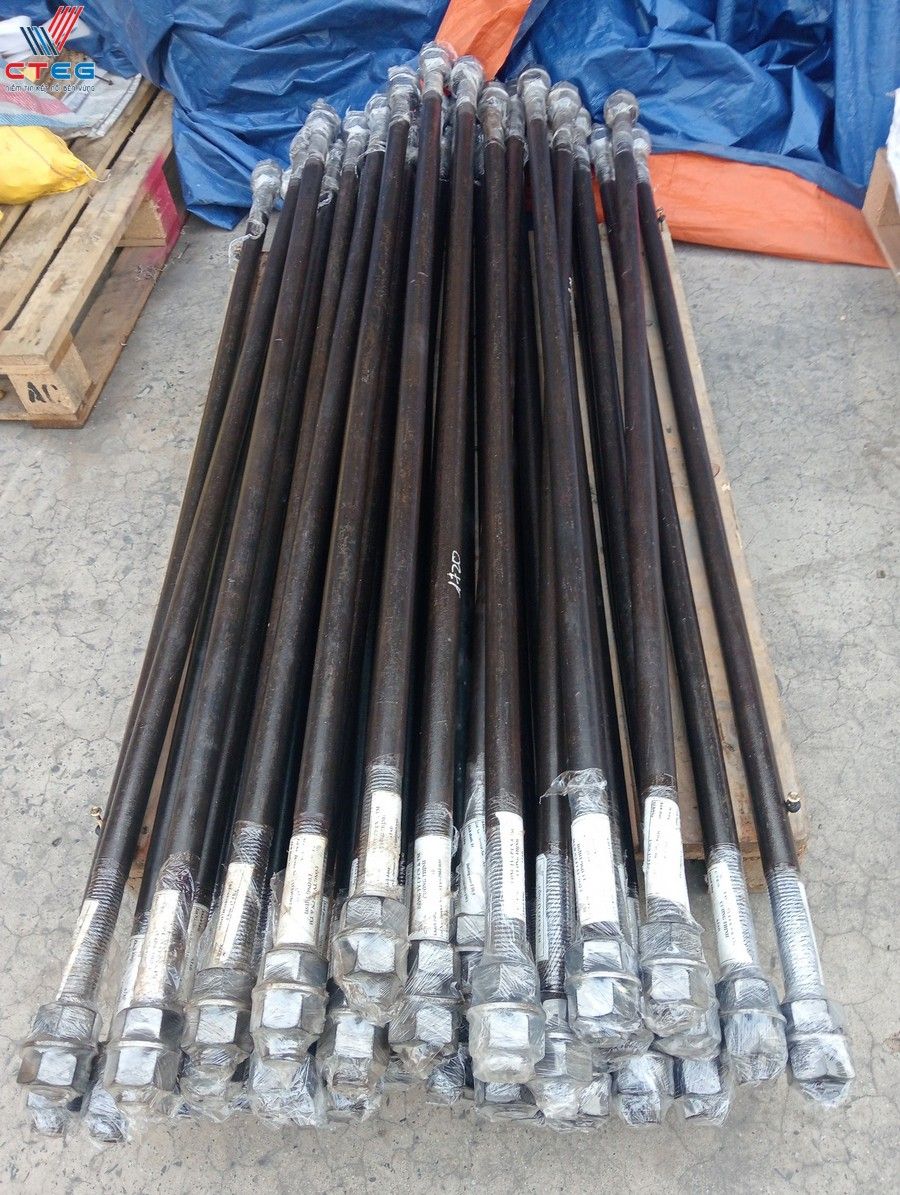

Kỹ năng đọc bản vẽ: Cách hiểu các ký hiệu thông số bu lông neo chữ L

Để đặt hàng chính xác hoặc thi công đúng yêu cầu, kỹ sư và cán bộ vật tư cần thành thạo kỹ năng đọc ký hiệu trên bản vẽ kết cấu. Một ký hiệu bu lông neo điển hình thường có dạng: M24x800 – Cấp bền 8.8 – Mạ kẽm đầu ren. Dưới đây là cách phân tích chi tiết:

• “M24”: Ký hiệu cho đường kính danh nghĩa của thân bu lông là 24mm. Đây là thông số quan trọng nhất để chọn mũi khoan hoặc lỗ chờ trên bản mã.
• “x800”: Tổng chiều dài của bu lông là 800mm. Lưu ý, trong một số bản vẽ chi tiết, kỹ sư có thể ghi rõ là L=800 (L1+L2+L3…), bạn cần cộng tổng các đoạn thẳng để ra chiều dài phôi thép cần cắt.
• Quy cách bẻ móc: Trên bản vẽ chi tiết sẽ thể hiện rõ chiều dài đoạn bẻ (ví dụ: 100mm). Nếu không ghi, người thi công thường áp dụng tiêu chuẩn chung (khoảng 3-4 lần đường kính).
• Chiều dài ren: Thường được ký hiệu là “S” hoặc thể hiện bằng kích thước đoạn ren trên hình vẽ. Việc đọc sai thông số này có thể dẫn đến việc ren quá ngắn, không đủ để vặn đai ốc qua khỏi bản mã.

Lợi ích (Benefit) của việc đọc hiểu chính xác bản vẽ là giúp bạn giao tiếp hiệu quả với nhà sản xuất, đảm bảo sản phẩm nhận được đúng 100% với thiết kế, tránh sai sót dẫn đến tranh chấp hoặc chậm tiến độ thi công.

Hướng dẫn lựa chọn kích thước bu lông neo chữ L dựa trên tính toán tải trọng

Việc lựa chọn kích thước bu lông neo không thể dựa vào cảm tính mà phải căn cứ trên tính toán kết cấu chịu lực. Quá trình này đảm bảo tính năng (Feature) chịu tải của bu lông đáp ứng được yêu cầu của công trình.

Đầu tiên, kỹ sư cần xác định tải trọng nhổ (Tensile Load) và tải trọng cắt (Shear Load) tác động lên chân cột.
Ưu điểm (Advantage) của việc tính toán kỹ lưỡng là tối ưu hóa vật liệu. Ví dụ, thay vì dùng M30 dư thừa, tính toán có thể cho thấy M24 cấp bền 8.8 là đủ, giúp tiết kiệm chi phí.

Các bước lựa chọn cơ bản:

1. Xác định đường kính (M): Dựa trên lực kéo thiết kế và giới hạn bền của vật liệu thép. Công thức cơ bản thường liên quan đến diện tích tiết diện ngang của bu lông và ứng suất cho phép.
2. Xác định chiều dài chôn (Embedment Depth): Chiều dài phần bu lông nằm trong bê tông phải đủ lớn để lực ma sát và lực dính kết giữa thép và bê tông thắng được lực nhổ. Nếu chiều dài này quá ngắn, bu lông sẽ bị nhổ tuột khỏi móng trước khi bị đứt.
3. Chọn cấp bền: Với các công trình nhà thép tiền chế khẩu độ lớn hoặc chịu tải trọng động (cầu trục), nên ưu tiên chọn cấp bền 8.8 thay vì 4.6 để tăng hệ số an toàn.

“Trong thiết kế liên kết chân cột, sự an toàn không chỉ nằm ở đường kính bu lông mà còn phụ thuộc rất lớn vào chiều dài neo trong bê tông. Một bu lông to nhưng neo quá nông sẽ là điểm chết của kết cấu khi gặp gió bão.”
– Chuyên gia Kết cấu Thép

Lợi ích (Benefit) cuối cùng của quy trình lựa chọn bài bản này là sự an tâm tuyệt đối cho chủ đầu tư và sự bền vững lâu dài của công trình.

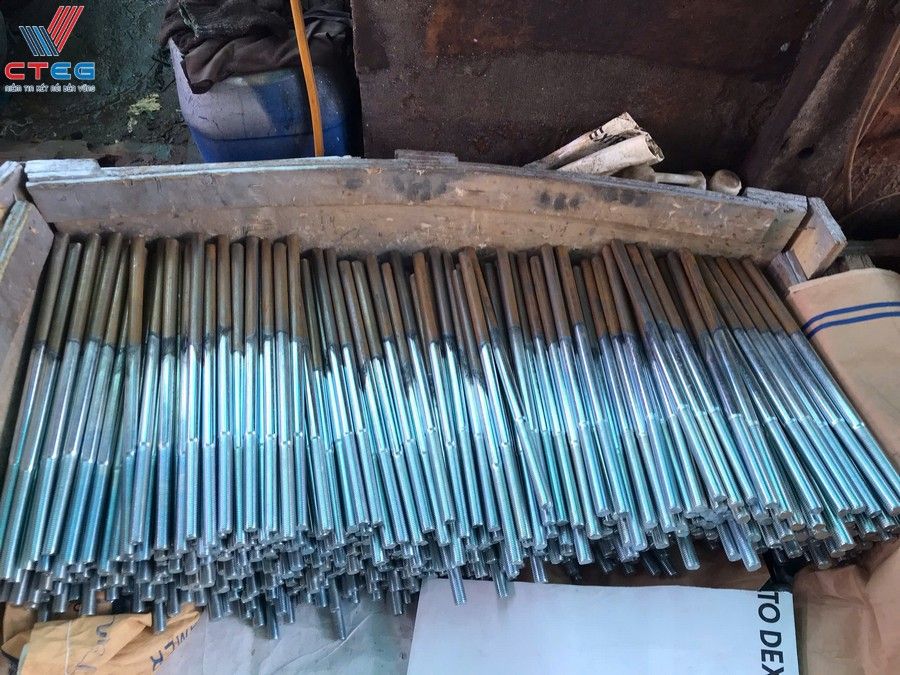

Thực hành kiểm tra và quản lý vật tư bu lông neo tại công trường

Sau khi đặt hàng, khâu kiểm soát chất lượng đầu vào tại công trường là chốt chặn cuối cùng để đảm bảo chất lượng công trình. Việc này đòi hỏi kỹ năng sử dụng dụng cụ đo và quy trình quản lý vật tư khoa học.

Cách sử dụng thước kẹp đo đạc thực tế đối chiếu với chứng chỉ CO/CQ

Để kiểm tra bu lông neo có đạt chuẩn hay không, bạn cần trang bị một chiếc thước kẹp (vernier caliper) và thực hiện theo quy trình sau:

1. Đo đường kính thân: Kẹp thước vào phần thân trơn của bu lông. Lưu ý, với bu lông ren cán (rolled thread), đường kính thân thường nhỏ hơn đường kính danh nghĩa một chút (ví dụ M24 thì thân khoảng 22.8-23.5mm tùy dung sai). Đây là đặc điểm (Feature) kỹ thuật bình thường, không phải lỗi.
2. Đo đường kính đỉnh ren: Kẹp thước vào phần có ren. Kích thước này phải xấp xỉ đường kính danh nghĩa (ví dụ M24 thì đo được khoảng 23.8-24mm).
3. Đo bước ren: Sử dụng dưỡng đo ren hoặc đo khoảng cách giữa 10 đỉnh ren rồi chia cho 10 để kiểm tra bước ren (P) có khớp với đai ốc không.
4. Đối chiếu hồ sơ: So sánh kết quả đo thực tế với Chứng chỉ xuất xưởng (CO/CQ) do nhà cung cấp cấp. Các thông số về mác thép, thành phần hóa học và cơ tính trên giấy tờ phải trùng khớp với lô hàng thực tế.

Lợi ích (Benefit) của hoạt động này là loại bỏ ngay lập tức các lô hàng kém chất lượng, sai quy cách trước khi chúng được lắp đặt vào cốp pha, tránh việc phải đục phá bê tông để sửa chữa sau này.

Phương pháp lập bảng thống kê vật tư tối ưu cho dự án xây dựng

Một bảng thống kê vật tư (Bill of Materials – BOM) chi tiết là công cụ đắc lực cho việc quản lý. Ưu điểm (Advantage) của bảng thống kê tốt là giúp kiểm soát dòng tiền và tiến độ nhập hàng.

Bảng thống kê nên bao gồm các cột: STT, Tên quy cách (ví dụ: Bu lông neo M24x750), Cấp bền, Vật liệu/Bề mặt, Đơn vị tính (Bộ/Cái), Số lượng thiết kế, Số lượng dự phòng (thường cộng thêm 5-10% cho hao hụt thi công), và Khối lượng đơn vị.

Lợi ích (Benefit): Việc tách biệt rõ ràng các phụ kiện đi kèm (đai ốc, long đen phẳng, long đen vênh) trong bảng kê giúp tránh tình trạng “mua bu lông mà quên mua đai ốc”, đảm bảo vật tư về công trường đồng bộ, sẵn sàng cho việc thi công ngay lập tức.

So sánh ưu nhược điểm của bu lông neo chữ L so với kiểu J, U và I

Mỗi loại bu lông neo đều có thiết kế riêng biệt để phục vụ các mục đích khác nhau. Hiểu rõ sự khác biệt giúp bạn đưa ra quyết định mua hàng thông minh hơn.

Lợi ích (Benefit): Chọn đúng loại bu lông neo chữ L cho các kết cấu cột thông thường giúp cân bằng giữa chi phí và hiệu quả chịu lực, trong khi các loại khác nên dành cho các yêu cầu đặc biệt hơn.

Những lỗi thường gặp khi thi công bu lông neo và cách khắc phục

Trong quá trình thi công thực tế, sai sót là điều khó tránh khỏi. Tuy nhiên, nhận diện sớm các lỗi này giúp giảm thiểu rủi ro.

• Lệch tim trục: Đây là lỗi phổ biến nhất khi đổ bê tông làm xê dịch vị trí bu lông.
  • Khắc phục: Sử dụng dưỡng định vị (bản mã mẫu) hàn cố định vào cốt thép chủ trước khi đổ bê tông. Kiểm tra lại bằng máy kinh vĩ.
• Ren bị hỏng do vữa bê tông bám vào:
  • Khắc phục: Dùng băng dính hoặc ống nhựa bọc kín phần ren nhô lên trước khi đổ bê tông. Lợi ích (Benefit) là sau khi tháo cốp pha, ren vẫn sạch đẹp, vặn đai ốc dễ dàng.
• Đặt bu lông quá thấp: Chiều dài ren nhô lên không đủ để bắt đai ốc.
  • Khắc phục: Tính toán kỹ cao độ (cos) mặt móng. Nếu đã lỡ sai, có thể phải dùng phương pháp nối ren hoặc đục bê tông cấy thêm, rất tốn kém.

Các câu hỏi thường gặp về bu lông neo chữ L (FAQ)

Kết luận: Tầm quan trọng của việc tuân thủ tiêu chuẩn kỹ thuật

Bu lông neo chữ L tuy là một chi tiết nhỏ nhưng lại gánh vác trọng trách lớn trong việc đảm bảo sự an toàn cho cả công trình. Việc nắm vững các thông số kỹ thuật, kích thước tiêu chuẩn và quy trình kiểm tra chất lượng không chỉ giúp các kỹ sư, nhà thầu tối ưu hóa chi phí mà còn khẳng định uy tín và chuyên môn trong ngành xây dựng. Hãy luôn ưu tiên lựa chọn các sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ để mỗi công trình dựng lên đều vững chãi với thời gian.
